高度柔性屏蔽拖链电缆

更新时间:2019-11-07 16:23

立即咨询

产品详情 产品参数 产品应用 服务支持

高度柔性屏蔽拖链电缆

产品结构


●产品型号:JJG-TRVVP

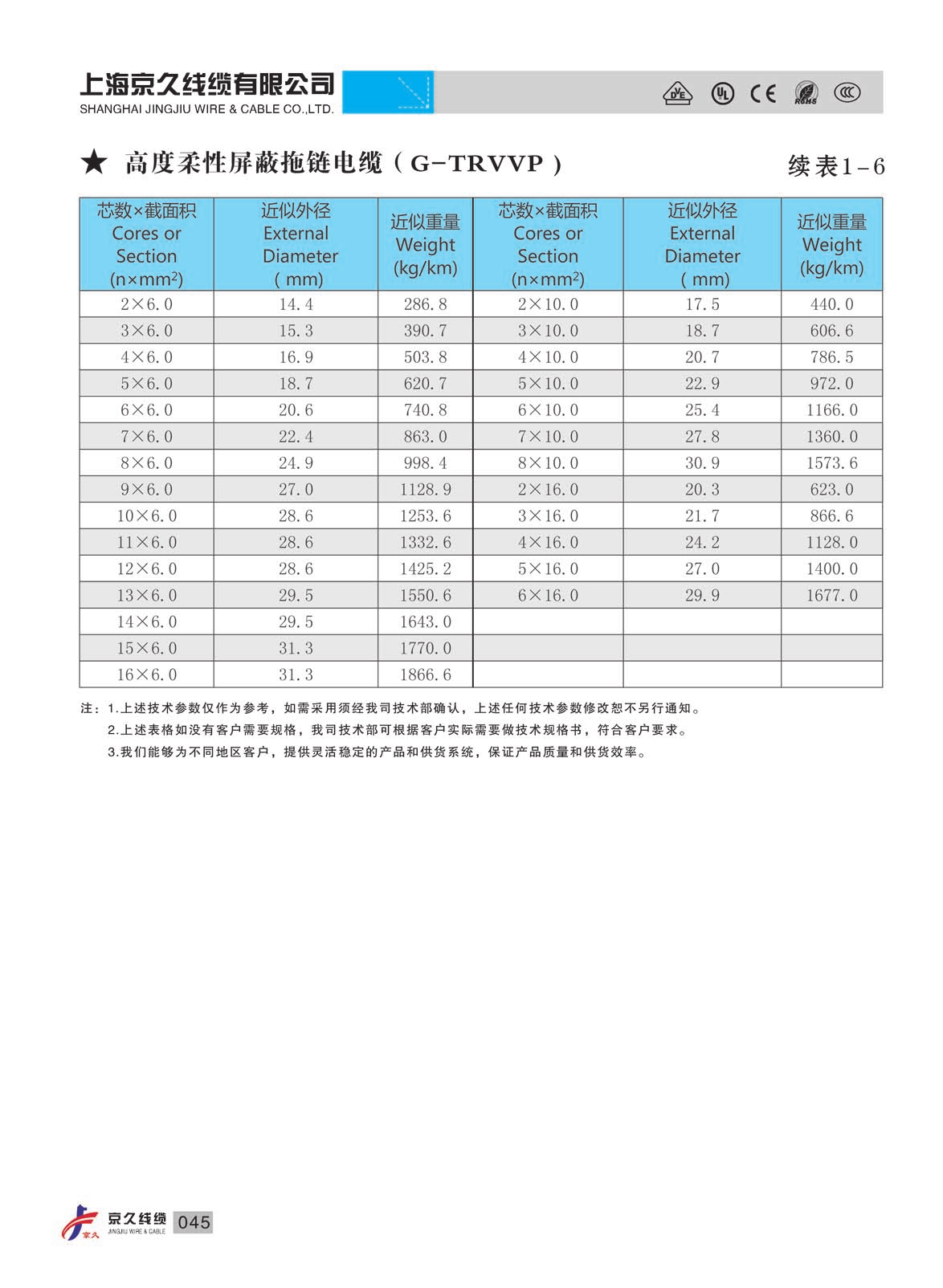

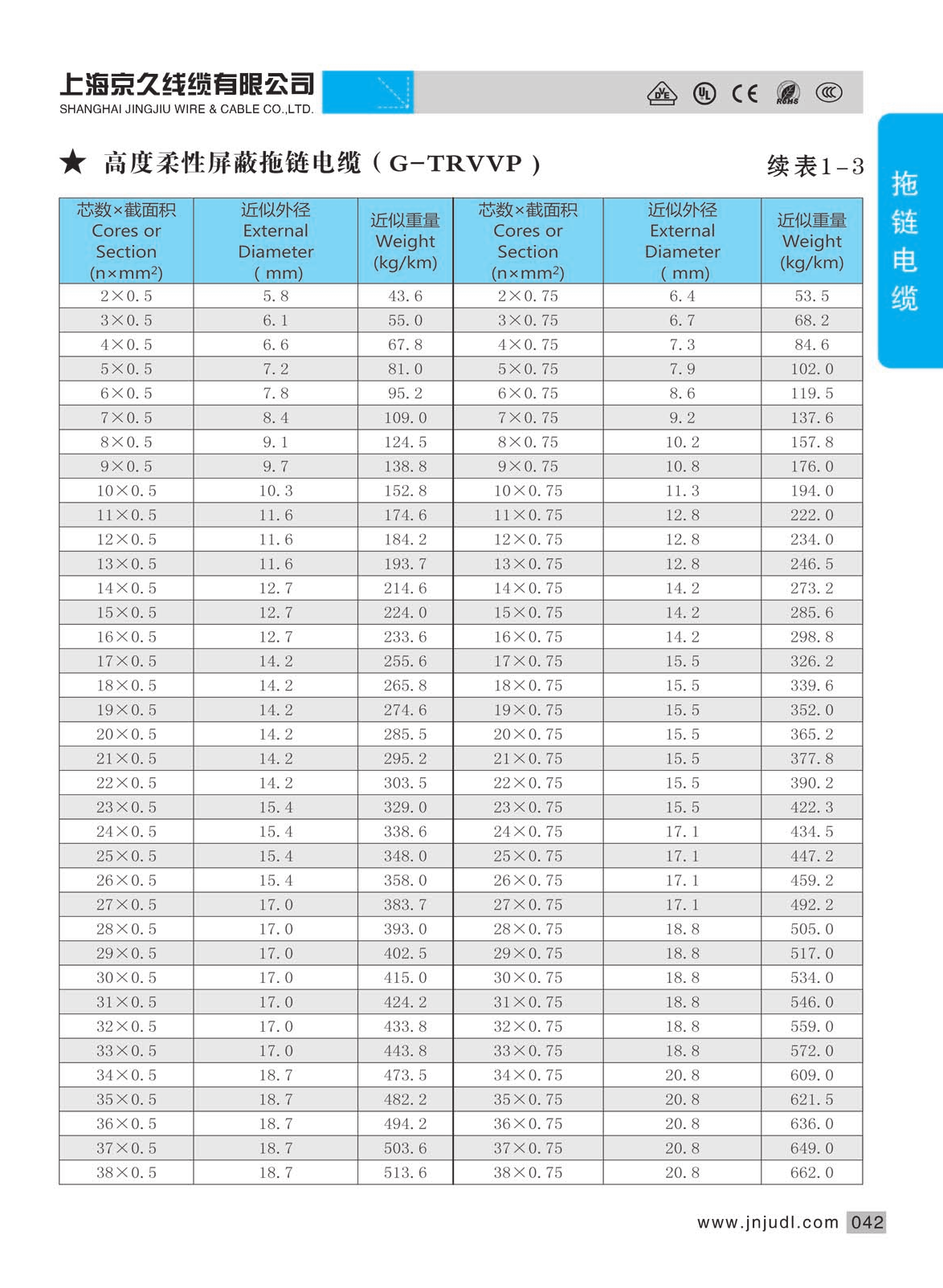

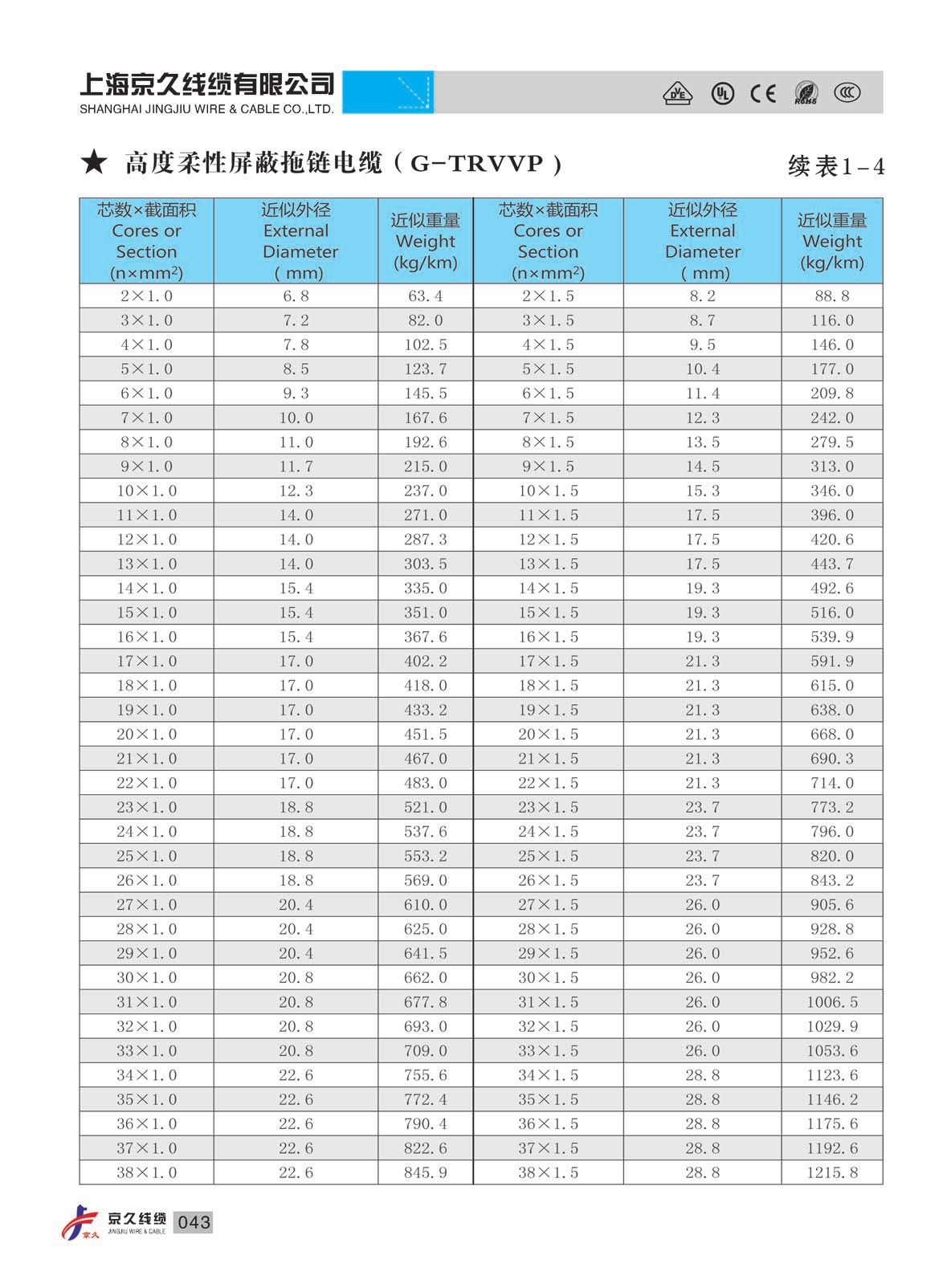

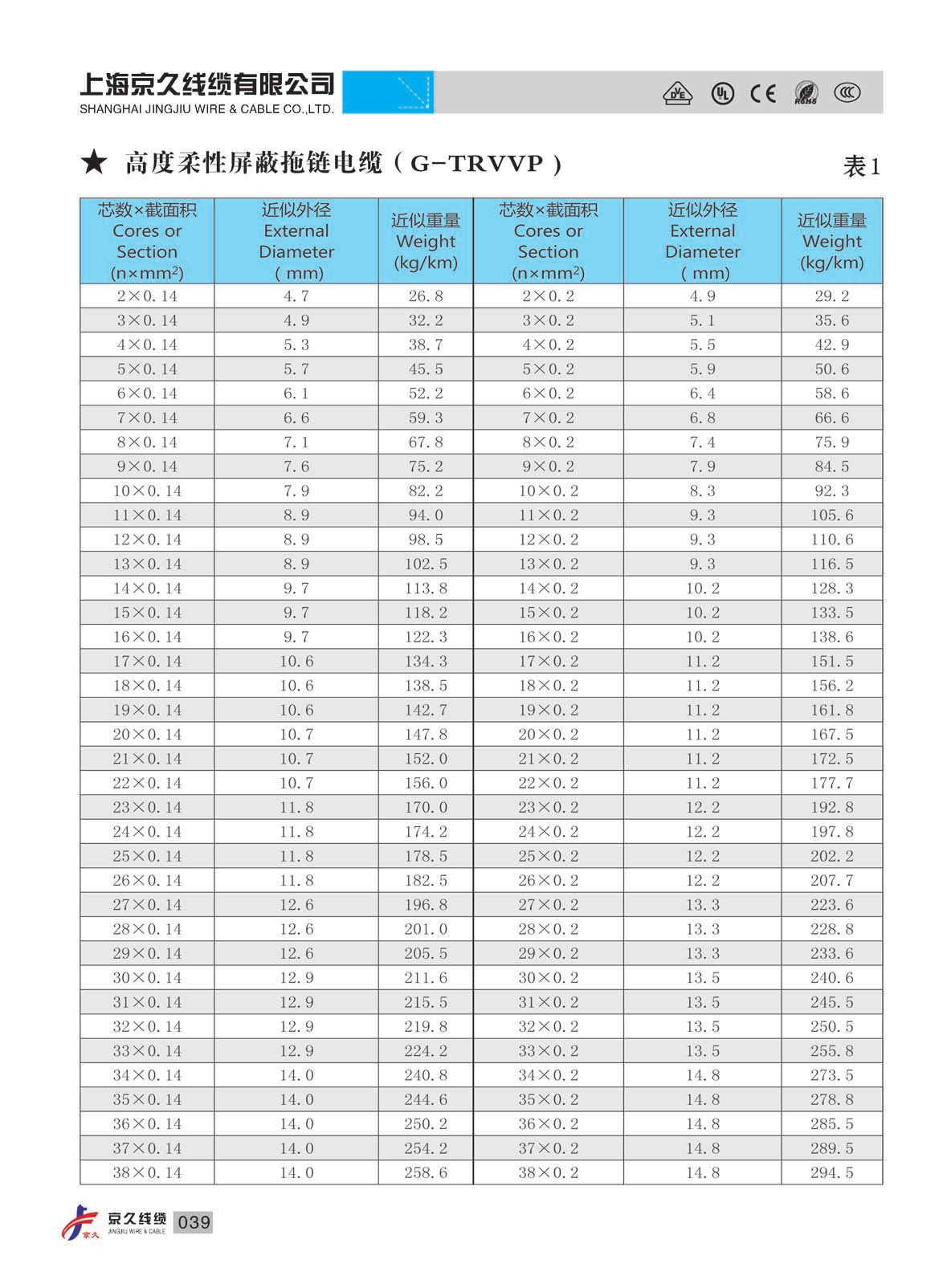

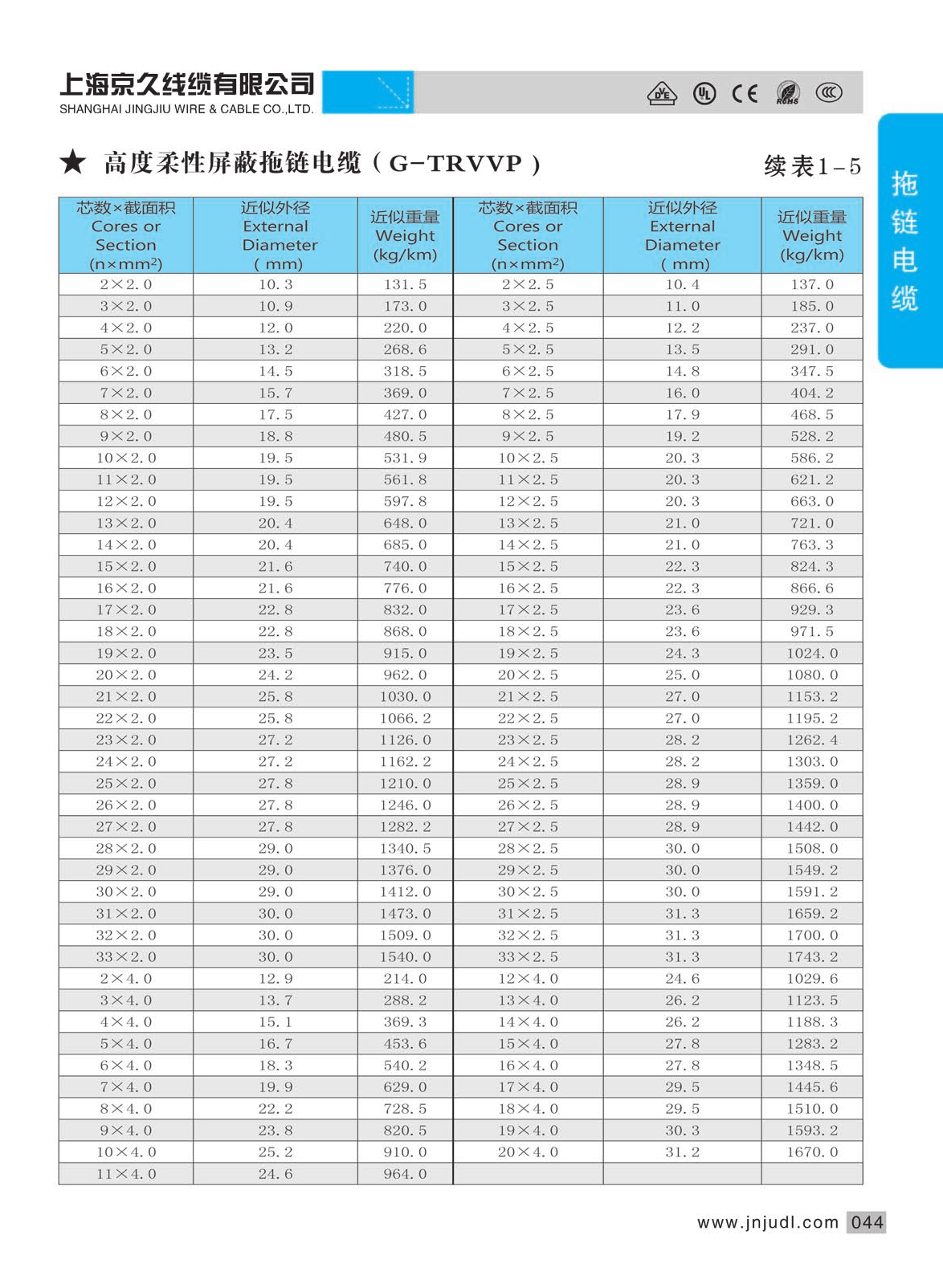

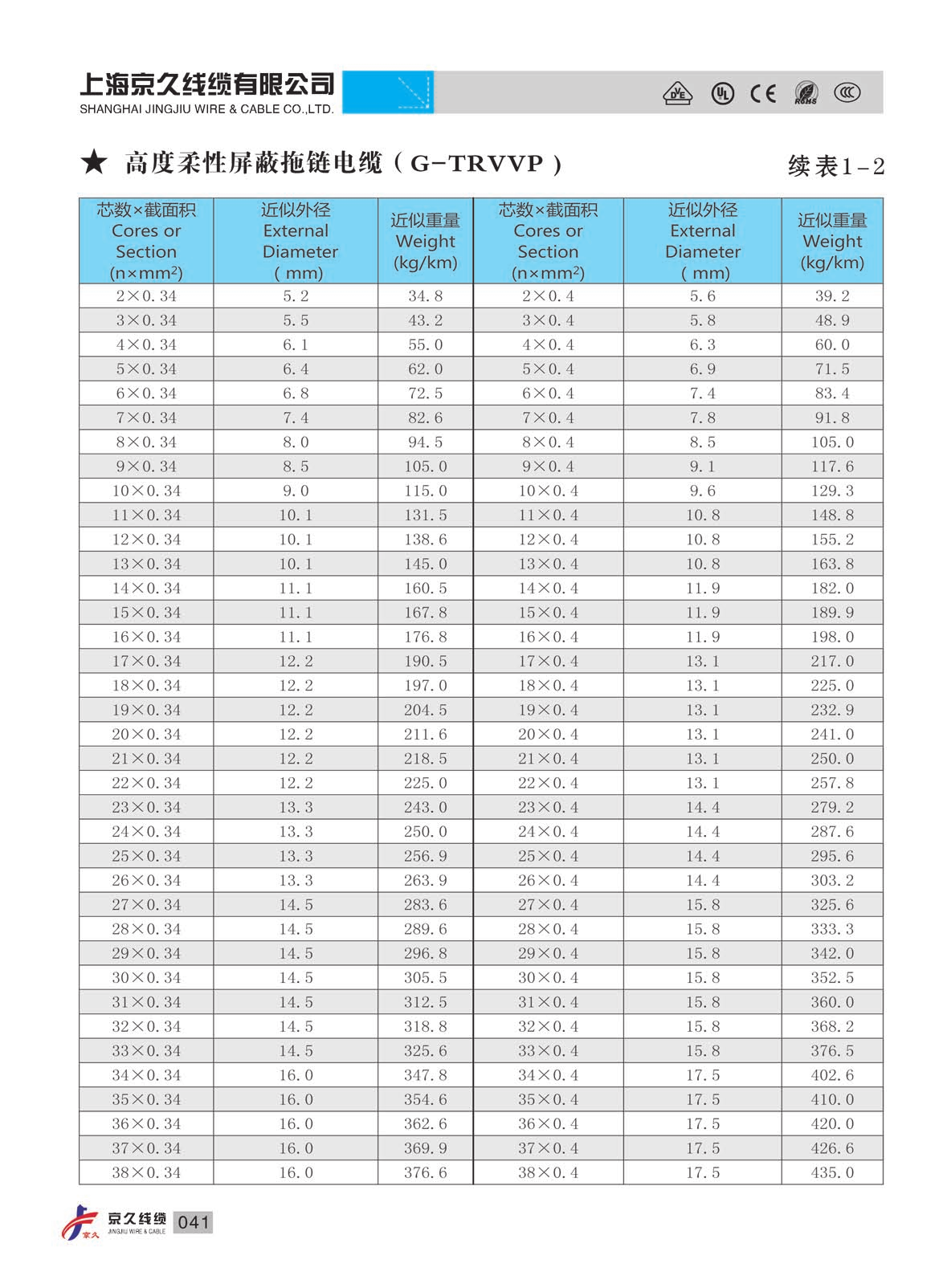

●产品规格:(2-38)芯,(0.14-1.5)mm2;(2-25)芯,(2.0-16)mm²


●导    体:高抗弯强度的精细裸铜多股绞合(符合IEC60228 cl.6 VDE0295 cl.6标准)


●绝    缘:高机械性能PVC混合物(符合VDE0207标准)


●线芯绞合方式:线芯数量<12芯,芯线以短节距分层绞合在一起


                线芯数量≥12芯,芯线采用两次复绞,特别是抗扭力结构芯线中间加加强芯


●线芯识别:截面积<0.5mm²,芯线以颜色区分(红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙)等


            截面积≥0.5mm²,一根黄绿线芯,其余都为黑色带白色数字


●屏    蔽:高抗弯强度的镀锡编织屏蔽,线覆盖率为85%


●外护套  :低粘性PVC基混合物,适用于拖链(符合VDE0282标准)


●护套颜色:黑色(与RAL9005相似)(其它颜色根据客户要求)


            灰色(与RAL7001相似)


            橙色(与RAL2003相似)


技术特性


●额定电压:<0.5mm²  300/300V;     ≥0.5mm²  300/500V


●测试电压:<0.5mm²  1500V/5min;   ≥0.5mm²  2000V/5min


●使用温度范围:-30℃至+90℃(移动安装)


                当行程<10米时,弯曲半径为:6.8×D


                当行程≥10米时,弯曲半径为:7.5×D


●使用温度范围:-40℃至+90℃(固定敷设)弯曲半径为:5×D


●最大速度:10米/秒;5米/秒(架空/滑行)


●最大速度:80米/秒


●短路时可达最高温度:+250℃


●弯曲寿命:40次/分钟,>400万次


●阻燃特性:符合IEC332-1 标准


●材料性能:防浅水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力


●比中度拖链电缆更快加速度与更强的耐曲挠性
