聚氨酯(PUR)单护套高柔性屏蔽拖链电缆

更新时间:2019-11-07 16:21

立即咨询

产品详情 产品参数 产品应用 服务支持

聚氨酯(PUR)单护套高柔性屏蔽拖链电缆产品结构


●产品型号:JJG-TRVUP

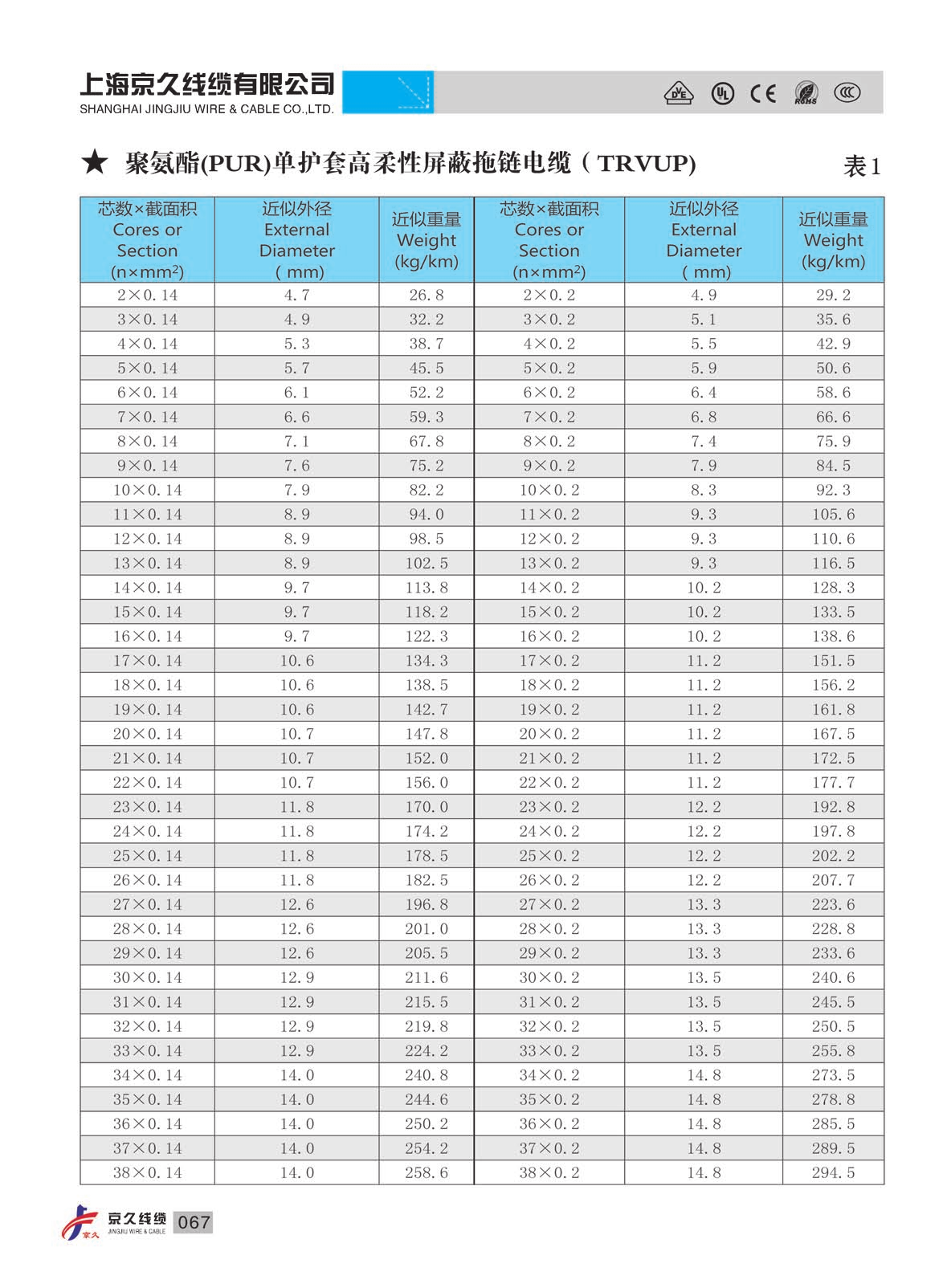

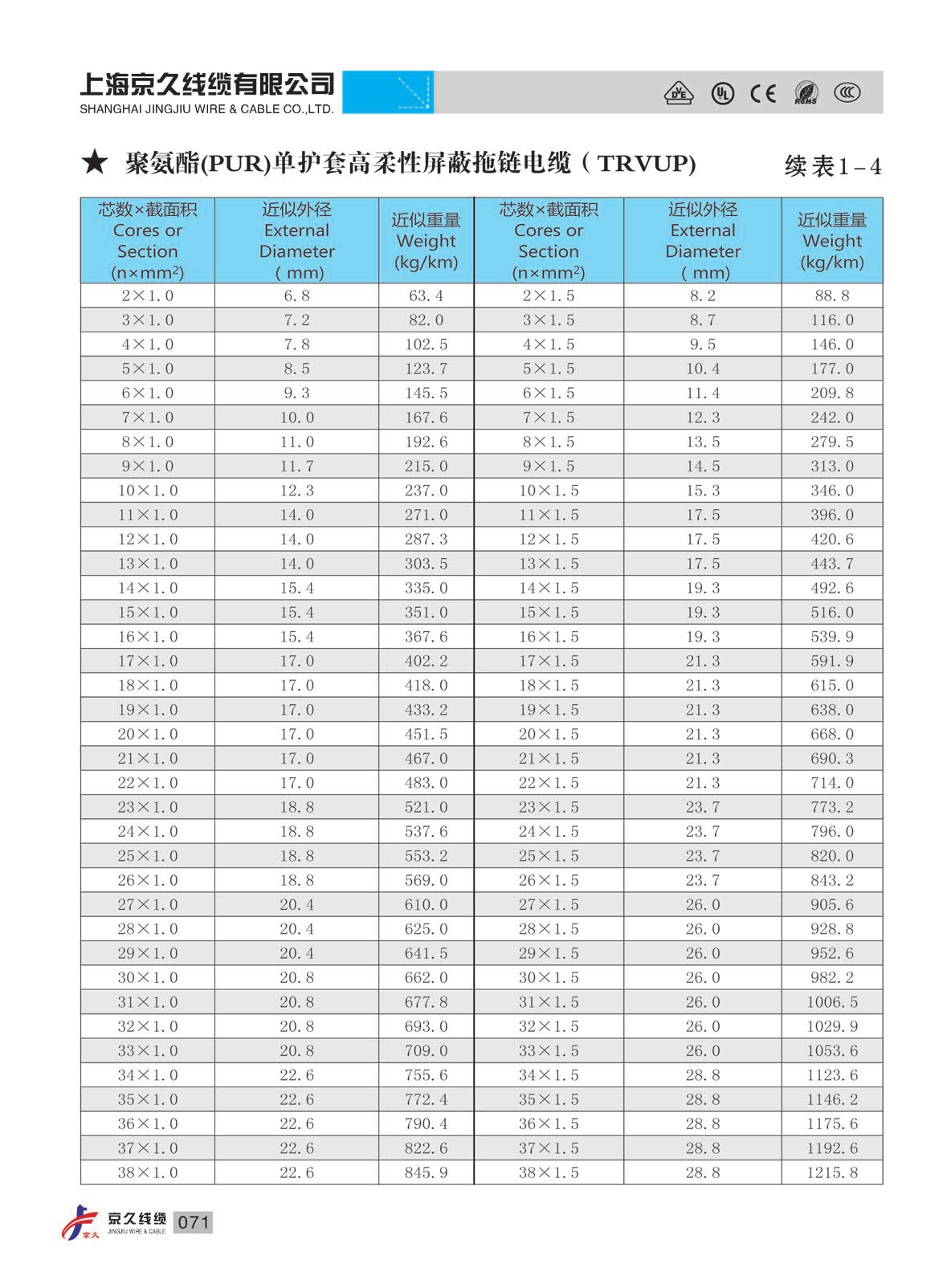

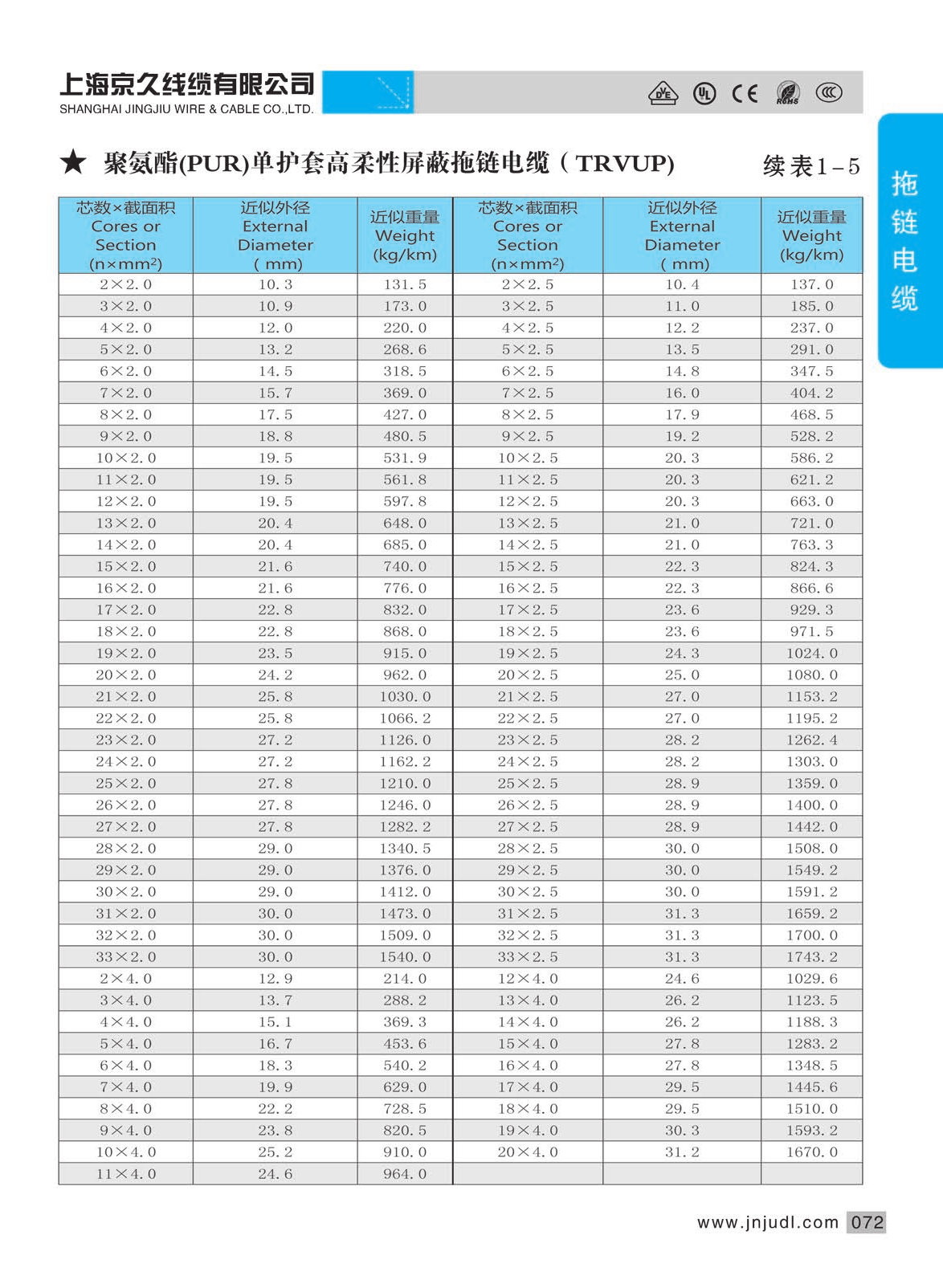

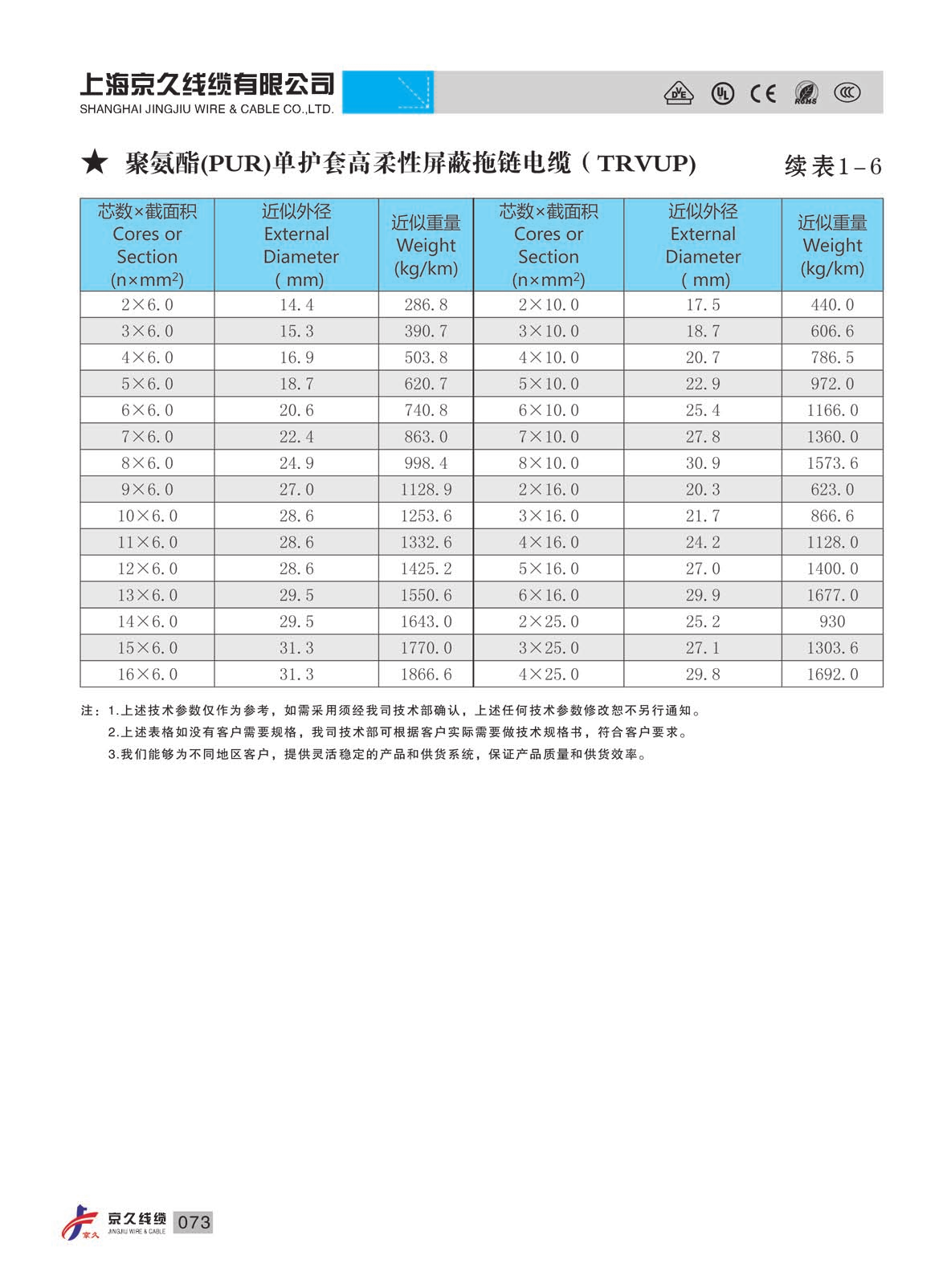

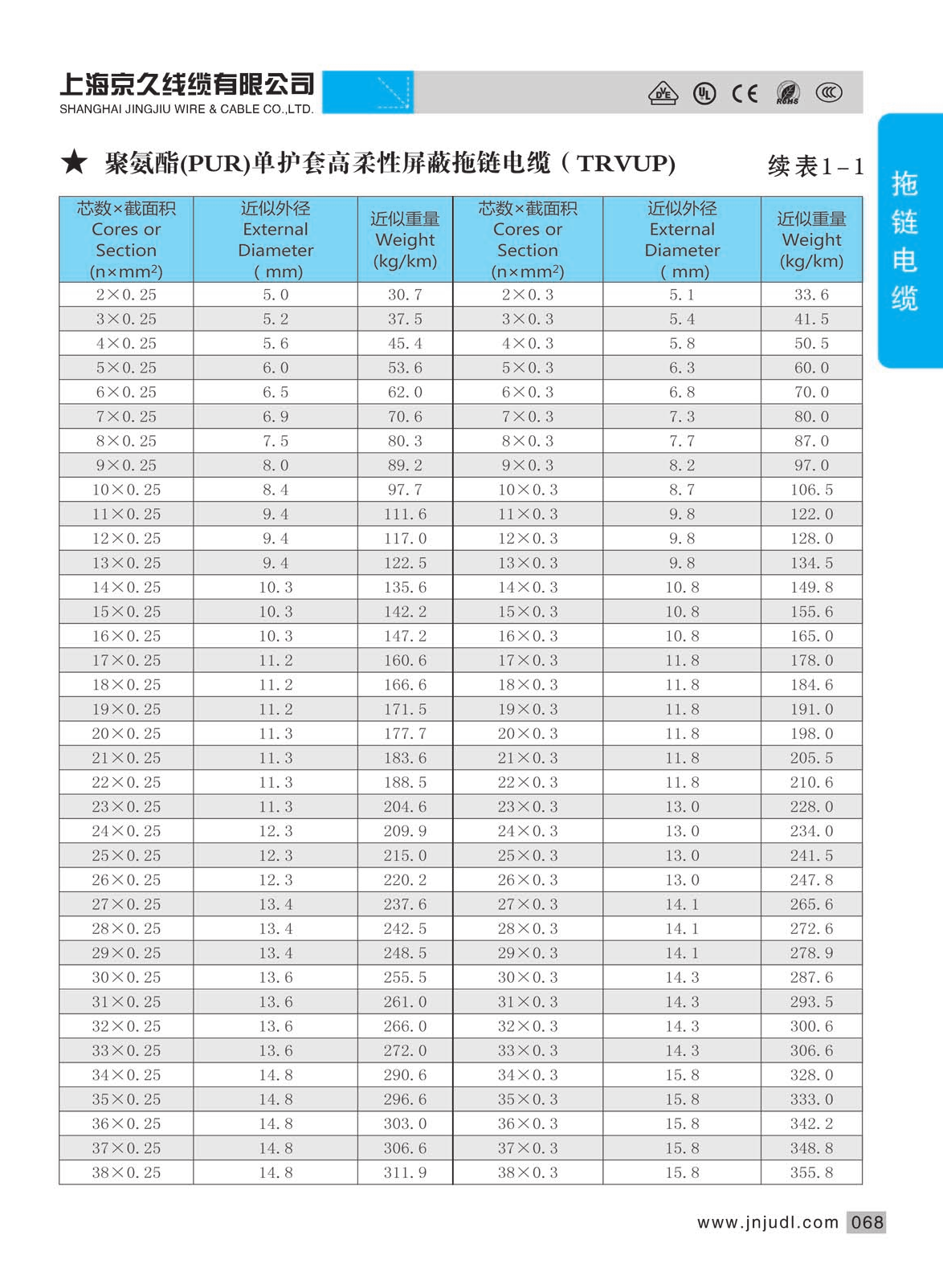

●产品规格:(2-38)芯,(0.14-1.5)mm²;(2-25)芯,(2.0-25)mm²


●导    体:高抗弯强度的精细裸铜多股绞合(符合IEC60228 cl.6 VDE0295 cl.6标准)


●绝    缘:高机械性能PVC混合物(符合VDE0207标准)


●线芯绞合方式:线芯数量<12芯,芯线以短节距分层绞合在一起


                线芯数量≥12芯,芯线采用两次复绞,特别是抗扭力结构芯线中间加加强芯


●线芯识别:截面积<0.5mm²,芯线以颜色区分(红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙)等


            截面积≥0.5mm²,一根黄绿线芯,其余都为黑色带白色数字


●屏    蔽:   高抗弯强度的镀锡编织屏蔽,线覆盖率为85%


●外 护 套:   低粘性、耐油PUR基混合物,适用于拖链(符VDE0282标准)


●护套颜色:黑色(与RAL9005相似)(其它颜色根据客户要求)


            绿色(与RAL6005相似)


            橙色(与RAL2003相似)


聚氨酯(PUR)单护套高柔性屏蔽拖链电缆技术特性


●额定电压:<0.5mm²  300/300V;  ≥0.5mm²  300/500V


●测试电压:<0.5mm²  1500V/5min;≥0.5mm²  2000V/5min


●使用温度范围:-35℃至+90℃


  (移动安装)  当行程<10米时,弯曲半径为:6.8×D


                当行程≥10米时,弯曲半径为:7.5×D


●使用温度范围:-50℃至+90℃(固定敷设)弯曲半径为:5×D


●最大速度:10米/秒;5米/秒(架空/滑行)


●最大速度:80米/秒


●短路时可达最高温度:+250℃


●弯曲寿命:40次/分钟,>500万次


●阻燃特性:符合IEC332-1 标准


●材料性能:耐寒、防水解和耐油、抗辐射、耐臭氧、耐候性、耐酸碱、高耐磨、高的机械负荷、优异耐曲挠性、抗扭曲性、良好的电磁抗干扰性
