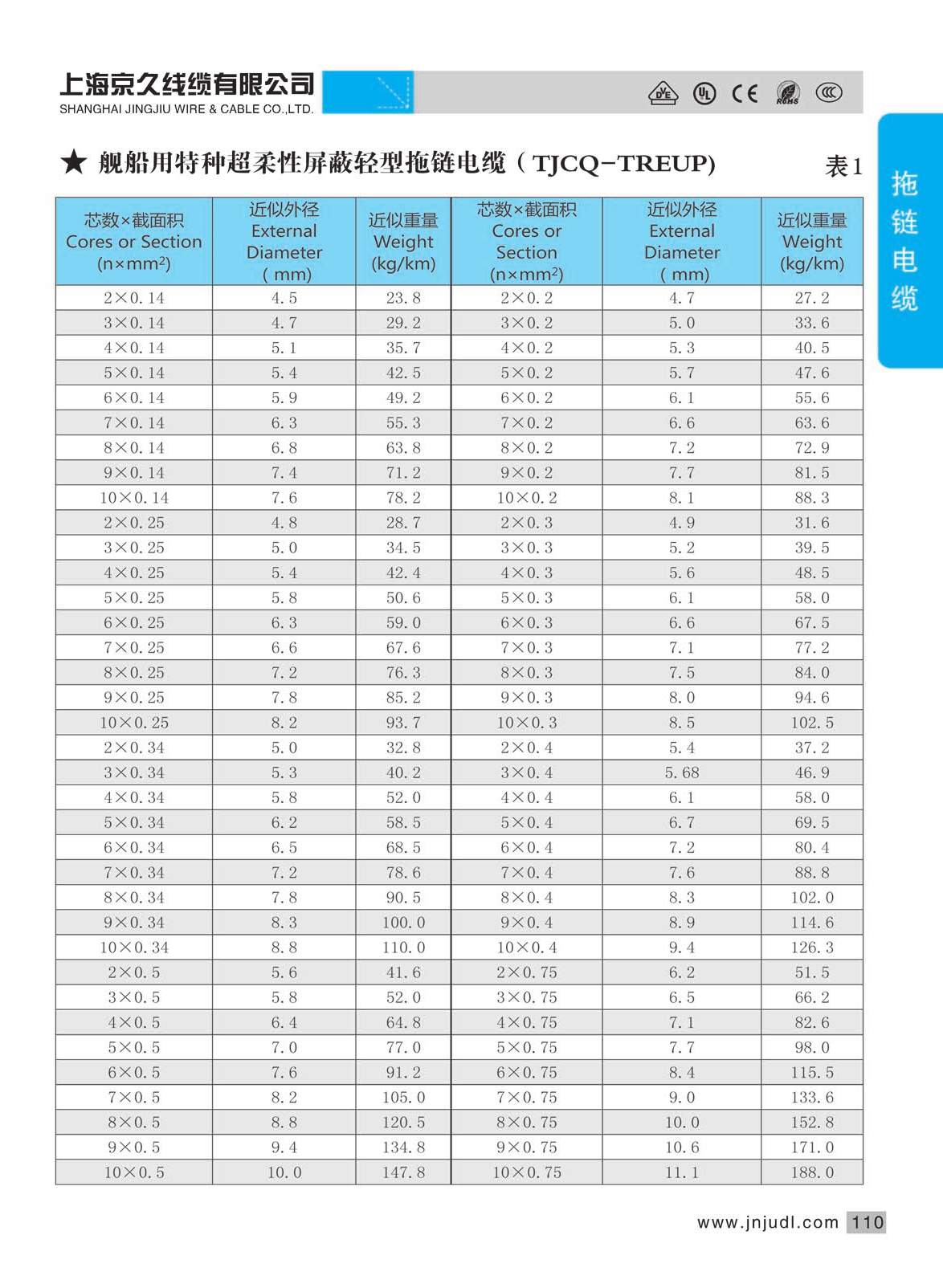

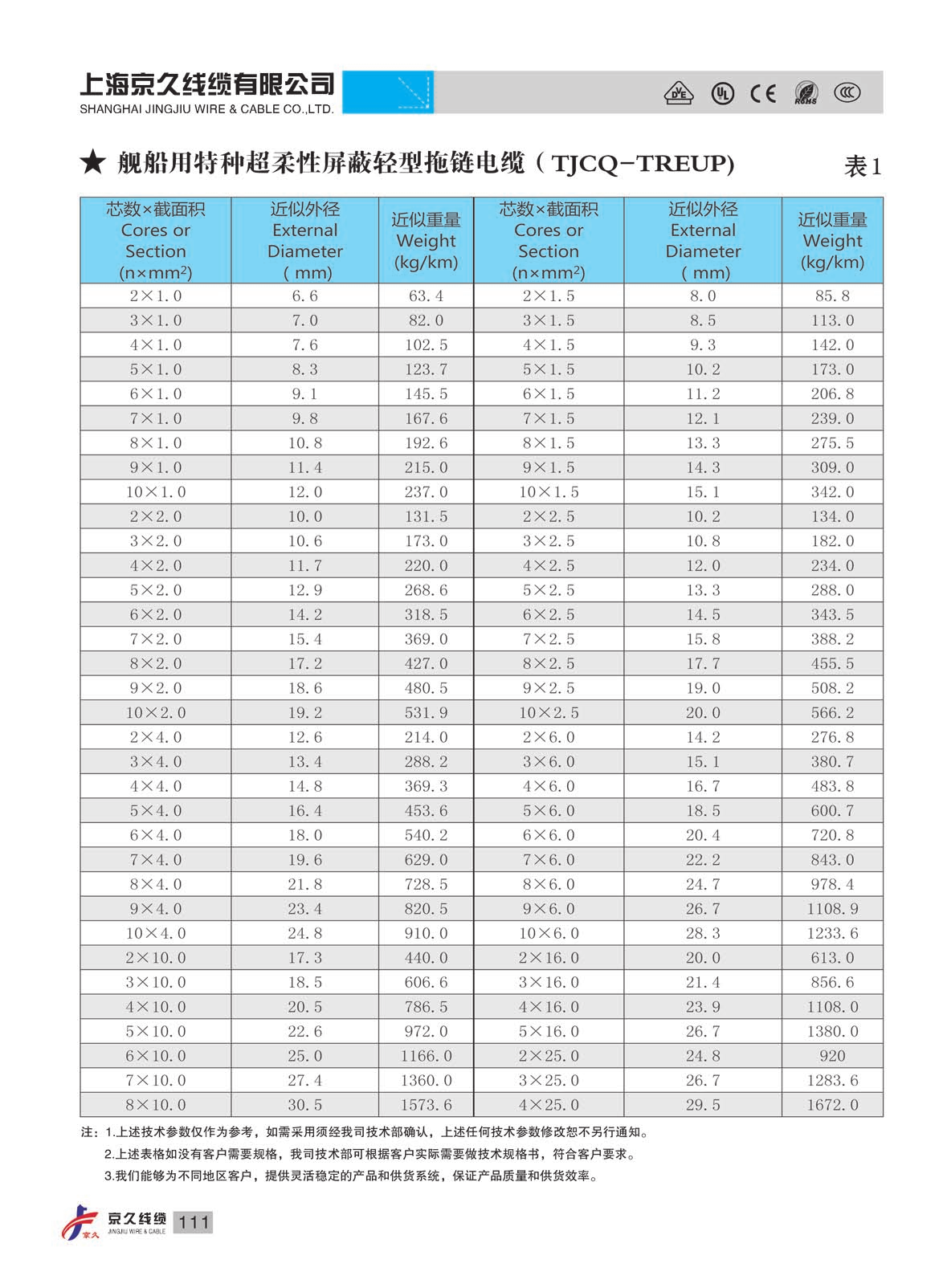

舰船用特种超柔性屏蔽轻型拖链电缆产品结构与规格

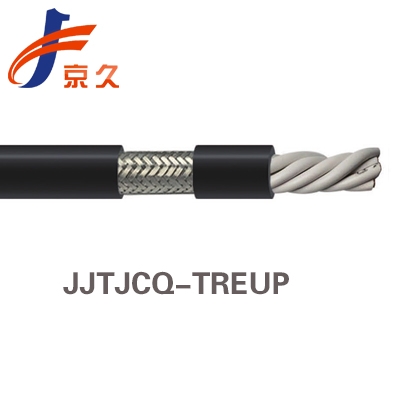

●产品型号：JJTJCQ-TREUP

●产品规格：（2-10）芯,（0.14-6）mm²；（2-6）芯，（8.0-25）mm²

●导    体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能辐照交联EPR混合物

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起

                线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构芯线中间加加强芯

●线芯识别：截面积＜0.5mm²，芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等

            截面积≥0.5mm²，一根黄绿线芯，其余都为黑色带白色数字

●屏    蔽：高抗弯强度的合金丝编织屏蔽，线覆盖率为90%

●外 护 套：低粘性、耐油、耐辐照TPE基混合物，特别耐磨，适用于拖链

●护套颜色：蓝色（与RAL5011相似)（其它颜色根据客户要求）

            绿色（与RAL6005相似)

            黑色（与RAL9005相似)

舰船用特种超柔性屏蔽轻型拖链电缆技术特性

●额定电压：＜0.5mm²  300/300V；  ≥0.5mm²  300/500V

●测试电压：＜0.5mm²  1500V/5min；≥0.5mm²  2000V/5min

●使用温度范围：-40℃至+100℃（移动安装）弯曲半径为：6×D

●使用温度范围：-50℃至+100℃（固定敷设）弯曲半径为：5×D

●最大速度：10米/秒；6米/秒（架空/滑行）

●最大速度：100米/秒

●短路时可达最高温度：+250℃

●弯曲寿命：45次/分钟，＞750万次

●阻燃特性：符合IEC332-1 标准

●材料性能：耐寒、防水解和耐油、抗辐射、耐臭氧、耐候性、耐酸碱、高耐磨、高的机械负荷、优异耐曲挠性、抗扭曲性、强电磁抗干扰性

应用场合

●用于高负载 、完全防油、防生物油

●用于舰船或石油平台上，抗强太阳辐射

●特别适应于水平架空和行程小于400米的长行程场合

●适用于护卫舰、驱逐舰、游轮、游艇、石油平台、导弹发射车等耐油、耐腐蚀、耐高低温、耐辐射、耐曲挠，恶劣环境强电磁干扰场所。
