PVC护套测量系统用电缆产品结构

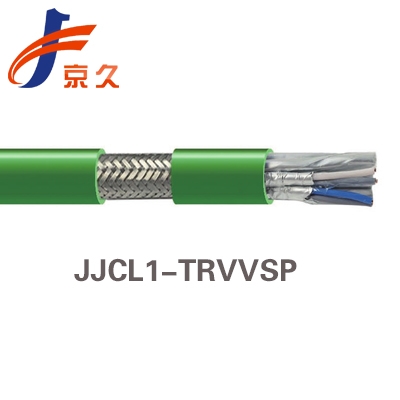

●产品型号：JJCL1-TRVVSP

●导    体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能PVC混合物

●线芯绞合：符合测量系统标准

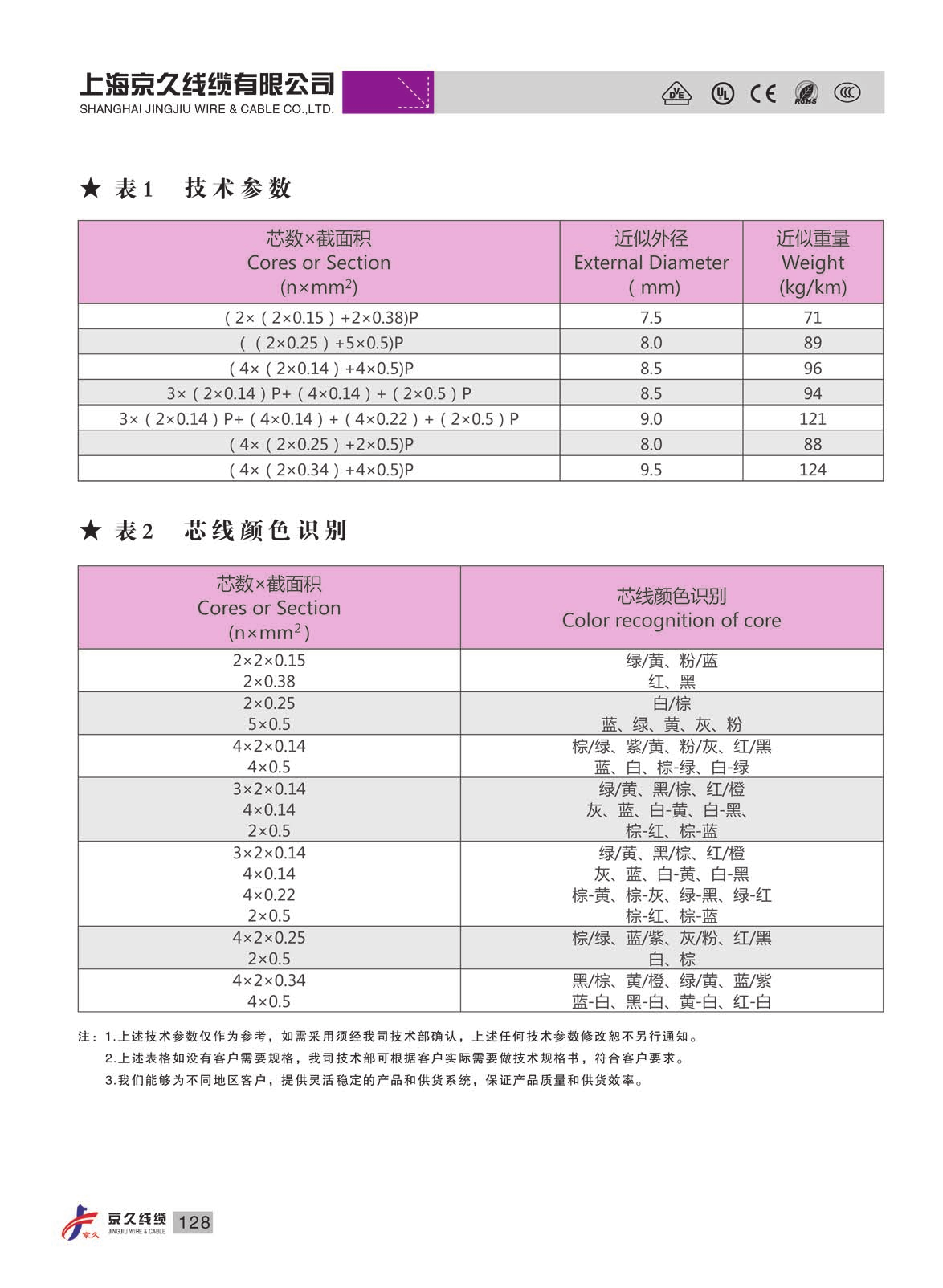

●线芯识别：符合测量系统标准（见表2）

●单元屏蔽：铝箔屏蔽，线覆盖率为100%

●成缆绕包：聚合薄带绕包

●屏    蔽：高抗弯强度的镀锡铜丝编织屏蔽，线覆盖率为80%

●外 护 套：低粘性PVC基混合物，适用于拖链（符合VDE0282标准）

●护套颜色：绿色（与RAL6018相似)（其它颜色根据客户要求）

PVC护套测量系统用电缆技术特性

●额定电压：50V（符合VDE 0250标准）

●测试电压：500V/5min（符合VDE 0281-2标准）

●使用温度范围：-5℃至+70℃（移动安装） 弯曲半径为：15×D

●使用温度范围：-15℃至+70℃（固定敷设）弯曲半径为：8×D

●最大速度：3米/秒（架空/滑行）

●最大速度：20米/秒

●短路时可达最高温度：+160℃

●弯曲寿命：20次/分钟，＞250万次

●阻燃特性：符合IEC332-1 标准

●材料性能：能承受一定的机械外力和抗电磁干扰性

应用场合

    ●灵活的负载要求 不耐油

    ●特别适应于水平架空和行程小于20米的长行程场合

    ●适用于木工机械、石材加工设备、包装工业、供应系统、物流设备、调节设施等测量系统用电缆。
