当前位置:首页 > 伺服电缆系列 > PVC护套伺服混合电缆JJSF3

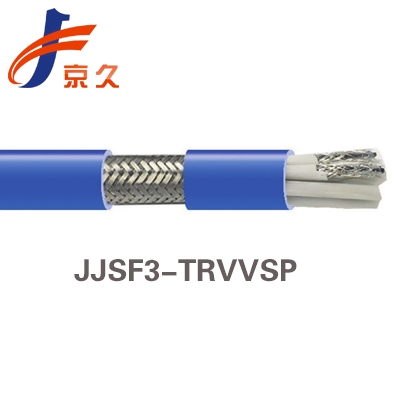

PVC护套伺服混合电缆JJSF3

更新时间:2019-11-05 15:04

立即咨询

产品详情 产品参数 产品应用 服务支持

产品结构

●产品型号:    JJSF3-TRVVSP

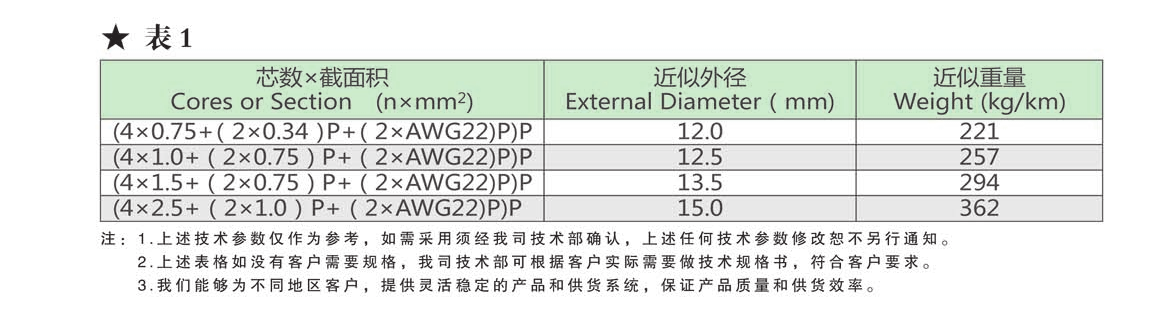

●产品规格:    (1-2)对,2组芯;4芯,(1.5-6)mm2

●导体    :    高抗弯强度的精细裸铜多股绞合

               (符合IEC60228 cl.6 VDE0295 cl.6标准)

●绝缘    :    高机械性能PVC混合物

●对绞     :   信号对线以小节距绞合在一起

●线芯识别 :   动力导体:其中一根黄绿双色,其余黑色并带白色数字

                控制线芯:黑色带白色数字

                信号线芯:白色、蓝色

●单元屏蔽 :   高抗弯强度镀锡铜丝编织屏蔽,线覆盖率为80%

    ●成缆     :   动力导体和信号对线以短节距与高强度中心线绞合在一起

●绕包     :   聚合薄带绕包

●屏蔽     :   高抗弯强度的镀锡铜丝编织屏蔽,线覆盖率为80%

●外护套   :   低粘性、耐油PVC基混合物,适用于拖链

               (符合VDE0282标准)

●护套颜色 :    橙色(与RAL2003相似)(其它颜色根据客户要求)

                 蓝色(与RAL5011相似)

                 黑色(与RAL9005相似)

技术特性

●额定电压:      600/1000V  (符合VDE 0250标准)

●测试电压:      4000V/5min (符合VDE 0281-2标准)

●使用温度范围:  -5℃至+70℃

  (移动安装)    弯曲半径为:10×D

    ●使用温度范围:  -15℃至+70℃

  (固定敷设)    弯曲半径为:5×D

●最大速度:      10米/秒;2米/秒

     (架空/滑行)

●最大速度:       50米/秒

    ●短路时可达最高温度:+160℃

●阻燃特性:        符合IEC332-1 标准

●弯曲寿命:       30次/分钟,>300万次

●材料性能:能承受一定的机械外力和抗电磁干扰性
