产品结构

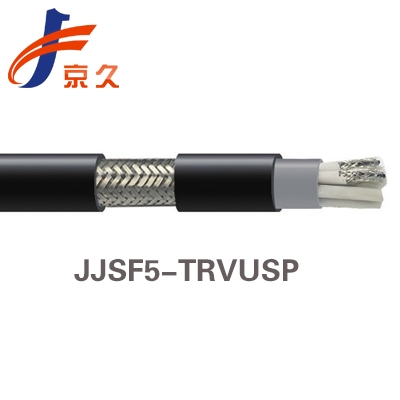

●产品型号：    JJSF5-TRVUSP

●产品规格：   （1-2）对，4芯,（0.75-35）mm²；

●导体    ：    高抗弯强度的精细裸铜多股绞合

               （符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝缘    ：    高机械性能PVC混合物

●对绞     ：   信号对线以小节距绞合在一起

●线芯识别 ：   动力导体：其中一根黄绿双色，其余黑色并带白色数字

                控制线芯：黑色带白色数字

●单元屏蔽 ：   高抗弯强度的精细镀锡铜丝编织屏蔽，线覆盖率为80%

    ●成缆     ：   动力导体和信号对线以短节距与高强度中心线绞合在一起

●内护套   ：   PUR基混合物，适用于拖链

●屏蔽     ：   高抗弯强度的镀锡铜丝编织屏蔽，线覆盖率为80%

●外护套   ：   低粘性、耐油PUR基混合物，特别耐磨具有高度灵活性，适用于拖链

               （符合VDE0282标准）

●护套颜色 ：    绿色（与RAL6005相似)（其它颜色根据客户要求）

                 橙色（与RAL2003相似)

                 黑色（与RAL9005相似)

技术特性

●额定电压：      600/1000V  （符合VDE 0250标准）

●测试电压：      4000V/5min （符合VDE 0281-2标准）

●使用温度范围：   -20℃至+90℃

  （移动安装）    弯曲半径为：7.5×D

●使用温度范围：  -40℃至+90℃

  （固定敷设）    弯曲半径为：4×D

●最大速度：      10米/秒；5米/秒

     （架空/滑行）

●最大速度：       50米/秒

    ●短路时可达最高温度：+250℃

●阻燃特性：        符合IEC332-1 标准

●弯曲寿命：       40次/分钟，＞500万次

●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力和强干扰性

应用场合

    ●用于高负载 防油

    ●用于室内、室外短行程需要屏蔽场所

    ●特别适应于水平架空和行程小于100米的长行程场合

    ●适用于工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流设备系统、木工机械、石材加工设备、包装工业、供应系统、调节设施、变频器、伺服电机动力系统安装抗强电磁干扰场所。
